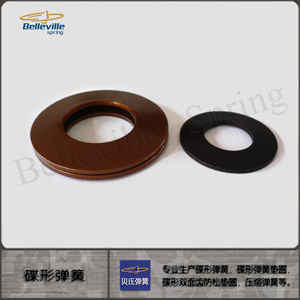

产品名称：碟形弹簧

英文名称：disc spring

标准：GB/T1972-2005

外径：6-250mm（250-600可定制）

内径：3.2-127mm

厚度：0.3-16mm

材料:60Si2MnA、50CrVA、不锈钢301、304、316、HP15-7Mo、17-7PH、30W4Cr2v、GH145、GH718

表面处理：发兰、电泳、电镀、达克罗、磷化



碟形弹簧的英文名字是Disc Spring，是法国人在十九世纪六十年代发明的，欧美一些国家又用发明人的名字称为贝氏弹簧(belleville Spring）。普通碟形弹簧就像一只无底的装菜的盘子，它由外径（D）、内径（d）、厚度（t）、高度（Ho）四个参数组成。

在机械设备中，碟形弹簧由于具有抗冲击载荷强、变形量小、承载能力大、在受载方向空间尺寸小等显著优点，常作为弹性元件广泛使用。碟形弹簧的生产和制造在欧洲由来已久，但在北美洲，碟形弹簧制造工业正在蓬勃兴起并逐渐被接受。碟形弹簧最早是100多年前法国J. Belleville发明的。20世纪30年代早期，工程师(G.M.)Almen and Laszio发展了理论、制订了生产、质量标准DIN 2092和DIN 2093。这些标准作为碟形弹簧的第一次工业标准被世界各地接受，并传遍了欧洲，目前已经被许多跨国公司广泛采用。日本制订了他们自己的相应标准，但美国还没有就碟形弹簧制定自己的工业标准。许多美国生产商以DIN标准作为碟形弹簧质量标准。1980年我国也参照DIN规定制定了相应标准，1992年作了修订，标准号为GB/T1972－1992，它规定了碟形弹簧的尺寸系列、技术要求、试验方法、检验规则和设计计算。碟形弹簧在全球普遍执行的标准是德国DIN2093标准，现如今我国执行的碟形弹簧国家标准是GB/T1972-2005。
