DIN9250防松垫圈

DIN9250防松垫圈　浏览次数：7107

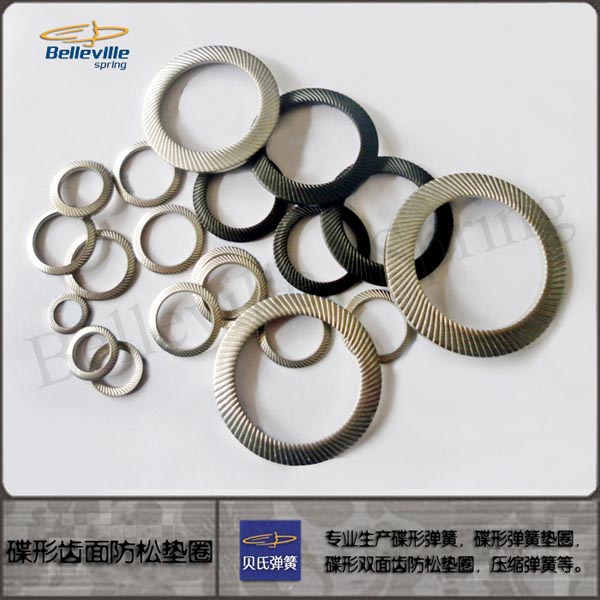

产品名称：齿面安全碟形防松垫圈

英文名称Serrated Safety Washers

标准： DIN9250  JB/ZQ4340

规格： S系列（M1.6-M36）(一般载荷)；VS系列（M5-30）(中等载荷)

材料:    65Mn （发黑）  不锈钢

表面处理：发黑、电镀



齿面碟簧防松垫圈有S系列和VS系列，齿面碟簧防松垫圈特有的性能是由齿形表面提供的，解决了螺栓连接的安全问题。垫圈与螺栓连接后，通过增加摩擦阻力，预防震动后螺栓产生的松弛。

其中S系列为标准载荷，VS系列为中等载荷。

 齿面碟簧防松垫圈的设计：

根据使用的现状条件及受力状况，采用自主开发的计算机辅助设计系统，确定碟簧垫圈的几何尺寸及相关加工要求。齿面碟簧防松垫圈的材料：常用材料有65Mn，60Si2MnA、磷青铜、不锈钢等。我们可根据客户使用条件，精选合适的材料。

  齿面碟簧防松垫圈表面处理：

防松垫圈的表面处理方法有发蓝、电镀、电泳和机械镀锌等。

    工作原理:当装配时，内侧斜齿面间相对，外侧放射状凸纹面与两端接触面成咬合状态，当连接件受到振动，并使螺栓发生松动趋势时，仅仅允许两片垫圈内侧斜齿面间相对错动，产生抬升张力，从而达到100%的锁紧效果。

   齿面碟簧防松垫圈适用场所：

应用于精密的光学仪器、机械、汽车、等高端产品，防松垫圈可应用于所有强振动环境。
